徕卡迪士通DISTO实时显示立面测量方案，附徕卡最新产品资料

以往测量立面图时，由于没有实时的图形显示，所以容易漏测或重测，造成缺少数据或数据重复。

传统立面测量常采用以下2种方式：

§       外业由专业测量人员操作沉重的全站仪测量各特征点，然后由内业人员绘制CAD图形，如果有漏测、测错的数据再补测。

§       外业用扫描仪扫描点云，然后内业处理数据、绘制CAD图形文件，数据处理过程需要专业人员、软件，并且需要花费一定的时间。

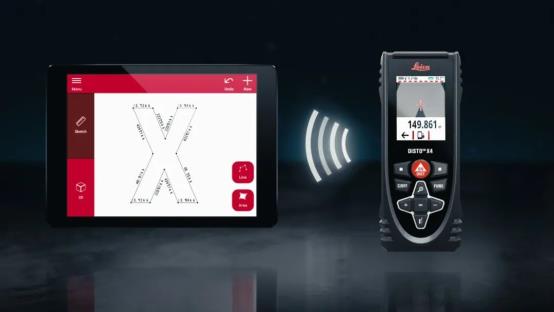

轻便小巧的徕卡DISTO X4测距仪搭配专业适配器徕卡DST 360，配合iOS端“Leica DISTO PLAN” APP，可通过采集的三维数据，自动生成立面图，并实时显示，测量完成后还可在线发送CAD图形文件等数据。

此方案操作简便，非专业测量人员也可轻松上手，单人测量。

方案操作流程

PART 01

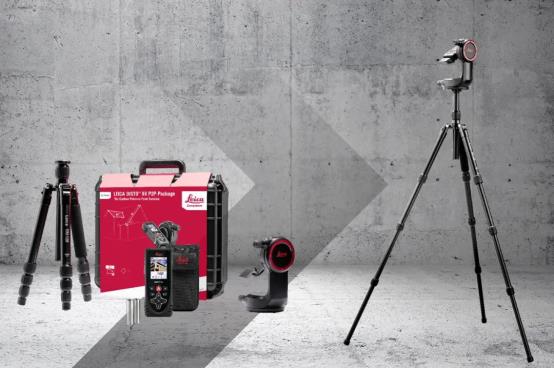

架设仪器① 将徕卡DISTO X4安装在徕卡DST360专业适配器上；② 将徕卡DST360适配器安装在徕卡TRI120三脚架上；③ 调节徕卡TRI12三脚架的长度度至合适的高度。注：确保适配器大致水平，±5°以内即可。PART 02
蓝牙连接

① 打开iPhone（或iPad）和徕卡DISTO X4的蓝牙；

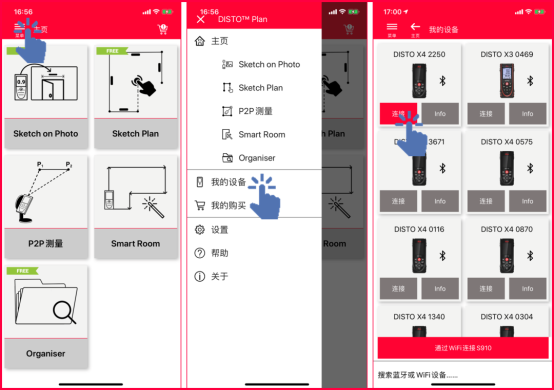

② 运行“Leica DISTO PLAN”APP，并依次点击“菜单”、“我的设备”；

③ 根据徕卡DISTO的机身号，点击“连接”，完成连接。

注：初次连接需要配对，再次使用时，智能蓝牙将自动连接。

PART 03

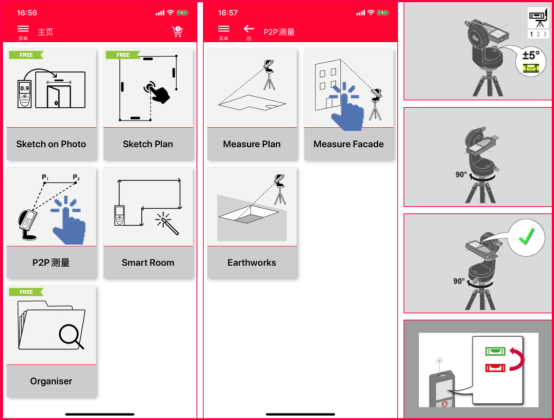

智能整平① 在APP中依次选择“P2P测量”、“测量表面”，仪器屏幕自动弹出智能整平界面；

② 根据仪器屏幕中的电子气泡，将仪器竖直旋转至大致水平，等待“√”符号出现；

③ 根据仪器屏幕中的水平方位，将仪器水平顺时针旋转90°，等待“√”符号出现；

④ 根据仪器屏幕中的水平方位，将仪器再水平顺时针旋转90°，等待“√”符号出现；

⑤ 仪器屏幕顶部的电子气泡符号由红色变为绿色，完成智能整平。

注：等待仪器检测水平时请勿触碰仪器。

PART 04

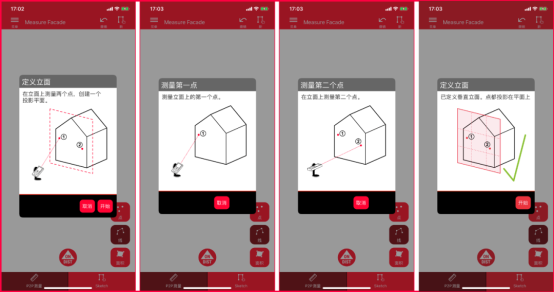

自定义基准面根据APP提示，依次在被测面左、右分别测量1个点作为投影用的立面基准点。

注：建议增大这2点的间距，保证投影面的准确性。

PART 05
测量立面

① 在APP右下角选择“点”或“线”或“面”的测量方式；

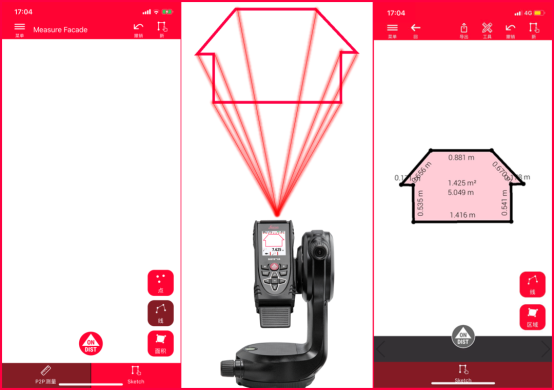

② 依次照准并测量各待测点，数据实时发送至软件中，并自动成图。

注：按仪器导航键的“↑”键，可放大数码取景器画面。PART 06
输出测量数据点击APP顶部“导出”，选择需要的数据格式即可。

注：可导出的数据格式有图片、文档、CAD图形等可选，可在线分享。

PART 07
应用价值分析

1. 配备4倍放大数码取景器，可轻松照准远处目标点。

2. 适配器配备水平、竖直双向微调螺旋，照准更精准。

3. 实时成图，哪些点位已测、漏测、测错？一目了然。

4. 按照点、线、面测量，现场控制连线，内业更轻松。

5. 可输出图片、文档、CAD多种格式，满足不同需求。

6. 智能蓝牙 仅首次连接需要配对，再次使用自动连接。

7.数据可通过iOS设备直接远程分享数据给内业人员。

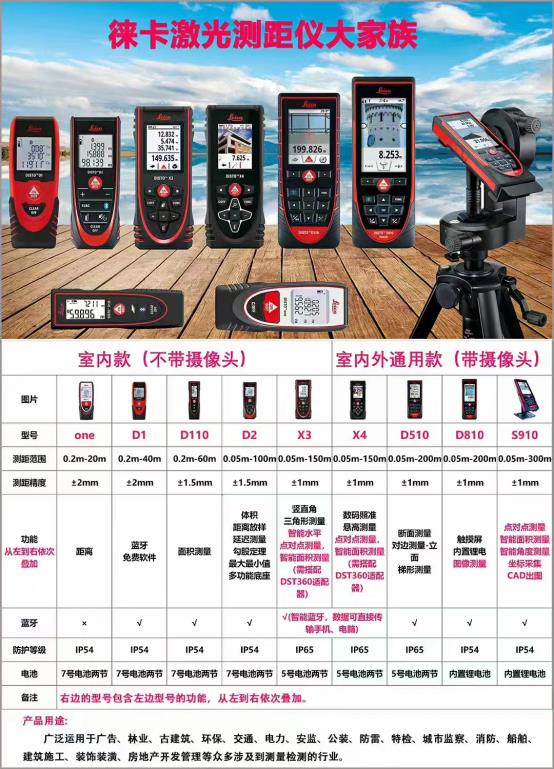

附：徕卡迪士通激光测距仪大家庭
